PCB设计工具(DesignSpark PCB)

软件介绍

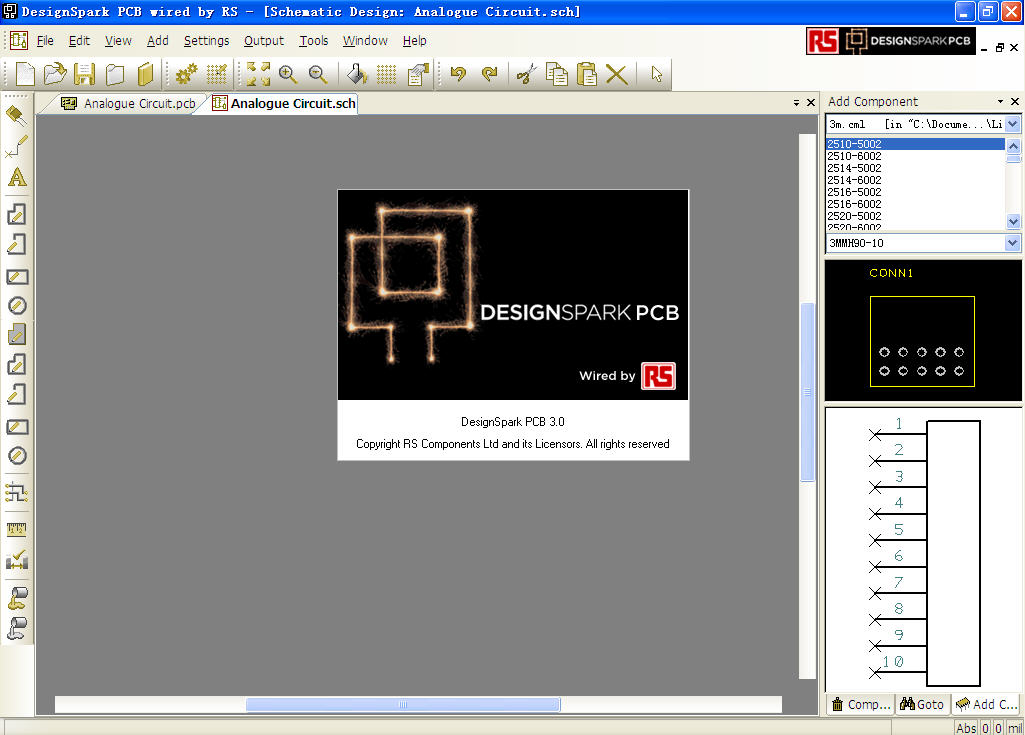

DesignSpark PCB是由RS Components提供、功能强劲的免费正版pcb设计工具。
它具有两个主要功能：原理图制作和印刷电路板布局，亦可以连接到业界标准的Spice模拟器进行模拟。
DesignSpark PCB具计算线路阻抗值的设计计算器，和产生三维视觉效果，能够给用家以3D的形式观看属于你的印刷电路板设计。
當所設計的原理圖完成後，再按”Convert to PCB…”按鈕，用家就隨時可以進行autorouting。完成routing後，就可以用3D形式觀看模擬製成品。全3D設置菜單能讓大家在任何角度及隨時查看，再把設計圖以2D的形式去製成如PCB佈局(PCB layout)等文件。 DesignSpark PCB 用於原理圖攫取、PCB 版面設計及生成製造文件，不会受电路板尺寸，引脚数及输出类型的实际限制。
DesignSpark PCB支援多种功能，例如Gerber(扩充)输出， excellon plots、图形交换格式(DXF, Drawing Interchange Format) 导入/输出、中间数据格式(IDF, Intermediate Data Format) 输出、自动路由器、设计规则检查以及导入设计和Eagle 设计文件及库(请参阅 Eagle 汇入使用说明书，了解更多信息)。當中的Gerber(扩充)输出，设计师能选择制造电路板的人员。
DesignSpark PCB 提供全面标准部件的库，可按需要修改、复制及附加等。先进的 New Part Creation Wizards 有助于轻松地从草稿或利用标准符号及器件封装设计新部件。鼓励分享您的设计、资料库及小贴士，让其他用户从您的经验中受益。
而DesignSpark PCB最具吸引力的地方是无限制的支持，为每个项目都有无限的示意图表，设计版面又能够融纳面积达一米平方的电路板、无限的层数，针数和组件可供使用。全面及可扩展的资料库库实在为用家带来不少方便。可随时生成材料报告账单，并会提供 RS 订单编号。
用DesignSpark PCB可以把PCB layout以PDF或IDF形式製成文件。可惜的是Sketchup並不支援IDF格式檔，但COLLADA格式檔就可在SketchUp內使用，如果用家有意把文件在SketchUp進行3D設計，就必須先用PCB Converter把將IDF格式轉換為COLLADA格式。
